一、概述

YD系列（IP44）變極多速三相異步電動機是Y系列三相異步電動機的電氣派生系列，是取代JD02、JD03系列的更新?lián)Q代產品。

該電動機是利用改變定子繞組的聯結方法以改變電動機的級數來達到變速的。電動機具有可隨負載的不同要求而有級地變化功率和轉速的特性，從而可達到與負載的合理匹配，這對簡化變速系統和節約能源有很大意義。因此它廣泛應用于機床、礦山、冶金、紡織等工業部門的各式萬能、組合、專用金屬切削機床以及需要變速的各種傳達室動機構。

電動機的電壓、頻率、安裝及外形尺寸、絕緣等級、防護等級、冷卻方式均與Y系列相同，安裝尺寸符合IEC標準要求。

電動機具有體積小、重量輕、性能優良、運行可靠、控制系統簡單等特點。與JD02系列變極多速電動機相比，全系列效率提高4.65％，功率因數提高5.3％，堵轉轉矩提高25.2％，噪聲振動有較大降低，并且在功率等級、起動性能與力能指標方面與國際同類變極多速電動機的先進水平相近。

電動機中心高H80～280mm，轉速有雙速、三速和四速三種，極數比有4/2、6/4、8/4、8/6、12/6、6/4/2、8/4/2、8/6/4和12/8/6/4等九種。

工作條件額定電壓為380V；額定頻率為50Hz；海拔高度不超過1000m；周圍冷卻空氣允許溫度為-20～+40℃；工作方式為S1（連續）；絕緣等級為B級；防護等級為IP44。

型號含義

YD系列變極多速三相異步電動機型號標記

一、結構簡介

YD系列電動機結構與Y系列（IP44）相同。有三種基本結構型式如下。

B3：機座帶底腳，端蓋上無凸緣的結構型式；

B5：機座不帶底腳，端蓋上帶大于機座的凸緣的結構型式。

B35：機座帶底腳，端蓋上帶大于機座的凸緣的結構型式。

表1 YD系列（IP44）常用結構型式及適用的機座號范圍

型號

基本安裝結構

派生的安裝結構

B3

B5

B35

采用B5型

采用B3型

采用B35型

V1

V3

V5

V6

B8

B6

B7

V15

V36

YD80～160

YD180～225

YD250～280

√

—

√

—

√

—

√

——

√

——

√

——

√

——

√

——

√

—

√

—

YD系列（IP44）的機座號與速比、功率對應關系表

中心高 /mm	同步轉速/（r/min）
	1500/3000	1000-1500	750/1500	750/1000	500/1000	1000/ 1500/3000	750/ 1500/3000	750/ 1000/1500	500/750 1000/1500
	功率/kW
1 80 2	0.45/0.55	—	—	—	—	—	—	—	—
1 80 2	0.55/0.75	—		—
90S	0.85/1.1	0.65/.85		0.35/0.45
90L	1.3/1.8	0.85/1.1	0.45/0.75	0.45/0.65	—		—
1 100L 2	2/2.4	1.3/1.8	0.85/1.5	0.75/1.1		0.75/1.3/1.8
1 100L 2	2.3/3	1.5/2.2	0.85/1.5	0.75/1.1		0.75/1.3/1.8
112M	3.3/4	2.2/2.8	1.5/2.4	1.3/1.8		1.1/2/2.4	0.65/2/2.4	0.85/1/1.5	—
132S	4.5/5.5	3/4	2.2/3.3	1.8/2.4		1.8/2.6/3	1/2.6/3	1.1/1.5/1.8
1 132M 2	6.5/8	4/5.5	3/4.5	2.6/3.7		2.2/3.3/4	1.3/3.7/4.5	1.5/2/2.2
1 132M 2	6.5/8	4/5.5	3/4.5	2.6/3.7		2.6/4/5	1.3/3.7/4.5	1.8/2.6/3
160M	9/11	6.5/8	5/7.5	4.5/6	2.6/5	3.7/5/6	2.5/5/6	3.3/4/5.5
160L	11/14	9/11	7/11	6/8	3.7/7	4.5/7/9	2.8/7/8	4.5/6/7.5
180M	15/18.5	11/14	—	7.5/10	—	—	—	—
180L	18.5/22	13/16	11/17	9/12	5.5/10			7/9/12	3.5/5.6/9
1 200L 2	26/30	18.5/22	14/22	7.5/13	—			10/13/17	4.5/7/8/11
1 200L 2	26/30	18.5/22	17/26	9/15	—			10/13/17	5.5/8/10/13
225S	32/37	22/28	—	—	—	—	—	14/18.5/21	—
225M	37/45	26/34	24/34	—	12/20	—	—	17/22/28	7/11/13/20
250M	45/55	32/42	30/42		15/24			24/26/34	9/14/16/26
280S	60/72	42/55	40/55		20/30			30/34/42	11/18.8/20/34
280M	72/82	55/72	47/67	—	24/37	—	—	34/37/50	13/22/24/40

電動機技術數據（一）

型號	極數	額定數 據				堵轉電流	堵轉轉矩	最大轉矩	重量 /kg
型號	極數	功率 /kW	電壓 /V	電流 /A	轉 速 /（r/min）	額定電流	額定轉矩	額定轉矩	重量 /kg
YD801-4/2	4	0.45	380	1.4	1420	6.5	1.5	1.8	17
YD801-4/2	2	0.55	380	1.5	2860	7.0	1.7	1.8	17
YD802-4/2	4	0.55	380	1.7	1420	6.5	1.6	1.8	18
YD802-4/2	2	0.75	380	2.0	2860	7.0	1.8	1.8	18
YD90S-4/2	4	0.85	380	2.3	1430	6.5	1.8	1.8	22
YD90S-4/2	2	1.1	380	2.8	2850	7.0	1.9	1.8	22
YD90L-4/2	4	1.3	380	3.3	1430	6.5	1.8	1.8	27
YD90L-4/2	2	1.8	380	4.3	2850	7.0	2.0	1.8	27
YD100L1-4/2	4	2	380	4.8	1430	6.5	1.7	1.8	34
YD100L1-4/2	2	2.4	380	5.6	2850	7	1.9	1.8	34
YD100L2-4/2	4	2.4	380	5.6	1430	6.5	1.6	1.8	38
YD100L2-4/2	2	3	380	6.7	2850	7	1.7	1.8	38
YD112M-4/2	4	3.3	380	7.4	1450	6.5	1.9	1.8	43
YD112M-4/2	2	4	380	8.6	2890	7	2	1.8	43
YD132S-4/2	4	4.5	380	9.8	1450	6.5	1.7	1.8	68
YD132S-4/2	2	5.5	380	11.9	2860	7	1.8	1.8	68
YD132M-4/2	4	6.5	380	13.8	1450	6.5	1.7	1.8	81
YD132M-4/2	2	8	380	17.1	2880	7	1.8	1.8	81
YD160M-4/2	4	9	380	18.5	1460	6.5	1.6	1.8	123
YD160M-4/2	2	11	380	22.9	2920	7	1.8	1.8	123
YD160L-4/2	4	11	380	22.3	1470	6.5	1.7	1.8	144
YD160L-4/2	2	14	380	28.8	1940	7	1.9	1.8	144
YD180M-4/2	4	15	380	29.4	1470	6.5	1.8	1.8	182
YD180M-4/2	2	18.5	380	36.7	2940	7	1.9	1.8	182
YD180L-4/2	4	18.5	380	35.9	1470	6.5	1.6	1.8	190
YD180L-4/2	2	22	380	42.7	2950	7	1.8	1.8	190
YD200L-4/2	4	26	380	49.9	1480	6.5	1.4	1.8	270
YD200L-4/2	2	30	380	58.3	2960	7	1.6	1.8	270
YD225S-4/2	4	32	380	60.7	1480	6.5	1.4	1.8	318
YD225S-4/2	2	37	380	71.1	2960	7	1.6	1.8	318
YD225M-4/2	4	37	380	69.4	1480	6.5	1.6	1.8	354
YD225M-4/2	2	45	380	86.4	2960	7	1.6	1.8	354
YD250M-4/2	4	45	380	84.4	1480	6.5	1.6	1.8	427
YD250M-4/2	2	55	380	104.4	2960	7	1.6	1.8	427
YD280S-4/2	4	6.	380	111.3	1490	6.5	1.4	1.8	597
YD280S-4/2	2	72	380	135.1	2970	7	1.5	1.8	597
YD280M-4/2	4	72	380	133.6	1480	6.5	1.4	1.8	667
YD280M-4/2	2	82	380	152.2	2970	7	1.5	1.8	667
YD90S-6/4	6	0.65	380	2.2	920	6	1.6	1.8	23
YD90S-6/4	4	0.85	380	2.3	1420	6.5	1.4	1.8	23
YD90L-6/4	6	0.85	380	2.8	930	6.0	1.6	1.8	25
YD90L-6/4	4	1.1	380	3.0	1400	6.5	1.5	1.8	25
YD100L1-6/4	6	1.3	380	3.8	940	6.0	1.7	1.8	34
YD100L1-6/4	4	1.8	380	4.4	1440	6.5	1.4	1.8	34
YD100L2-6/4	6	1.5	380	4.3	940	6.0	1.6	1.8	38
YD100L2-6/4	4	2.2	380	5.4	1440	6.5	1.4	1.8	38
YD112M-6/4	6	2.2	380	5.7	960	6.0	1.8	1.8	49
YD112M-6/4	4	2.8	380	6.7	1440	6.5	1.5	1.8	49
YD132S-6/4	6	3	380	7.7	970	6.0	1.8	1.8	65
YD132S-6/4	4	4	380	9.5	1440	6.5	1.7	1.8	65
YD132M-6/4	6	4	380	9.8	970	6.0	1.6	1.8	84
YD132M-6/4	4	5.5	380	12.3	1440	6.5	1.4	1.8	84
YD160M-6/4	6	6.5	380	15.1	970	6.0	1.5	1.8	119
YD160M-6/4	4	8	380	17.4	1460	6.5	1.5	1.8	119
YD160L-6/4	6	9	380	20.6	970	6.0	1.6	1.8	147
YD160L-6/4	4	11	380	23.4	1460	6.5	1.7	1.8	147
YD180M-6/4	6	11	380	25.9	980	6.0	1.6	1.8	192
YD180M-6/4	4	14	380	29.8	1470	6.5	1.7	1.8	192
YD180L-6/4	6	13	380	29.4	980	6.0	1.7	1.8	224
YD180L-6/4	4	16	380	33.6	1470	6.5	1.7	1.8	224
YD200L-6/4	6	18.5	380	41.4	980	6.5	1.6	1.8	250
YD200L-6/4	4	22	380	44.7	1460	7.0	1.5	1.8	250
YD225S-6/4	6	22	380	44.2	980	6.5	1.8	1.8	330
YD225S-6/4	4	28	380	56.2	1470	7.0	1.8	1.8	330
YD225M-6/4	6	26	380	52.2	980	6.5	1.8	1.8	344
YD225M-6/4	4	34	380	66.0	1470	7.0	1.8	1.8	344
YD250M-6/4	6	32	380	62.1	980	6.5	1.5	1.8	479
YD250M-6/4	4	42	380	80.6	1480	7.0	1.3	1.8	479
YD280S-6/4	6	42	380	81.5	980	6.5	1.5	1.8	614
YD280S-6/4	4	55	380	106.7	1480	7.0	1.3	1.8	614
YD280M-6/4	6	55	380	106.7	990	6.5	1.6	1.8	710
YD280M-6/4	4	72	380	139.7	1480	7.0	1.3	1.8	710
YD90L-8/4	8	0.45	380	1.9	700	5.5	1.6	1.8	25
YD90L-8/4	4	0.75	380	1.82	1420	6.5	1.4	1.8	25
YD100L-8/4	8	0.85	380	3.1	700	5.5	1.6	1.8	38
YD100L-8/4	4	1.5	380	3.5	1410	6.5	1.4	1.8	38
YD112M-8/4	8	1.5	380	5.0	700	5.5	1.7	1.8	49
YD112M-8/4	4	2.4	380	5.3	1410	6.5	1.7	1.8	49
YD132S-8/4	8	2.2	380	7.0	720	5.5	1.5	1.8	63
YD132S-8/4	4	3.3	380	7.1	1440	6.5	1.7	1.8	63
YD132M-8/4	8	3	380	9.0	720	5.5	1.5	1.8	80
YD132M-8/4	4	4.5	380	9.4	1440	6.5	1.6	1.8	80
YD160M-8/4	8	5	380	13.9	730	5.5	1.5	1.8	119
YD160M-8/4	4	7.5	380	15.2	1450	6.5	1.6	1.8	119
YD160L-8/4	8	7	380	19	730	6	1.5	1.8	147
YD160L-8/4	4	11	380	21.8	1450	7	1.6	1.8	147
YD180L-8/4	8	11	380	26.7	730	6	1.5	1.8	254
YD180L-8/4	4	17	380	32.3	1470	7	1.5	1.8	254
YD200L1-8/4	8	14	380	33	740	6	1.8	1.8	261
YD200L1-8/4	4	22	380	41.3	1470	7	1.7	1.8	261
YD200L2-8/4	8	17	380	40.1	740	6	1.5	1.8	301
YD200L2-8/4	4	26	380	48.8	1470	7	1.7	1.8	301
YD225M-8/4	8	24	380	53.2	740	6	1.5	1.8	340
YD225M-8/4	4	34	380	66.7	1470	7	1.5	1.8	340
YD250M-8/4	8	30	380	64.9	740	6	1.6	1.8	479
YD250M-8/4	4	42	380	78.8	1480	7	1.7	1.8	479
YD280S-8/4	8	40	380	83.5	740	6	1.6	1.8	585
YD280S-8/4	4	55	380	102	1480	7	1.7	1.8	585
YD280M-8/4	8	47	380	96.9	740	6	1.6	1.8	730
YD280M-8/4	4	67	380	122.9	1480	7	1.7	1.8	730
YD90S-8/6	8	0.35	380	1.6	700	5	1.8	1.8	23
YD90S-8/6	6	0.45	380	1.4	930	6	2	1.8	23
YD90L-8/6	8	0.45	380	1.9	700	5	1.7	1.8	25
YD90L-8/6	6	0.65	380	1.9	920	6	1.8	1.8	25
YD100L-8/6	8	0.75	380	2.9	710	5	1.8	1.8	38
YD100L-8/6	6	1.1	380	3.1	950	6	1.9	1.8	38
YD112M-8/6	8	1.3	380	4.5	710	5	1.7	1.8	51
YD112M-8/6	6	1.8	380	4.8	950	6	1.9	1.8	51
YD132S-8/6	8	1.8	380	5.8, ,	730	5	1.6	1.8	63
YD132S-8/6	6	2.4	380	6.2	970	6	1.9	1.8	63
YD132M-8/6	8	2.6	380	8.2	730	5	1.9	1.8	84
YD132M-8/6	6	3.7	380	9.4	970	6	1.9	1.8	84
YD160M-8/6	8	4.5	380	13.3	730	5	1.6	1.8	119
YD160M-8/6	6	6	380	14.7	980	6	1.9	1.8	119
YD160L-8/6	8	6	380	17.5	730	5	1.6	1.8	147
YD160L-8/6	6	8	380	19.4	980	6	1.9	1.8	147
YD180M-8/6	8	7.5	380	21.9	730	5	1.9	1.8	195
YD180M-8/6	6	10	380	24.2	980	6	1.9	1.8	195
YD180L-8/6	8	9	380	24.8	730	5	1.8	1.8	224
YD180L-8/6	6	12	380	28.3	980	6	1.8	1.8	224
YD200L1-8/6	8	12	380	32.6	730	5	1.8	1.8	250
YD200L1-8/6	6	17	380	39.1	980	6	2	1.8	250
YD200L1-8/6	8	15	380	40.3	730	5	1.8	1.8	301
YD200L1-8/6	6	20	380	45.4	980	6	2	1.8	301
YD160M-12-6	12	2.6	380	11.6	480	4	1.2	1.8	119
YD160M-12-6	6	5	380	11.9	970	6	1.4	1.8	119
YD160L-12/6	12	3.7	380	16.1	480	4	1.2	1.8	147
YD160L-12/6	6	7	380	15.8	970	6	1.4	1.8	147
YD180L-12/6	12	5.5	380	19.6	490	4	1.3	1.8	224
YD180L-12/6	6	10	380	20.5	980	6	1.3	1.8	224
YD200L1-12/6	12	7.5	380	24.5	490	4	1.2	1.8	270
YD200L1-12/6	6	13	380	26.4	970	6	1.3	1.8	270
YD200L2-12/6	12	9	380	28.9	490	4	1.2	1.8	301
YD200L2-12/6	6	15	380	30.1	980	6	1.3	1.8	301
YD225M-12/6	12	12	380	35.2	490	4	1.2	1.8	292
YD225M-12/6	6	20	380	39.7	980	6	1.3	1.8	292
YD250M-12/6	12	15	380	42.1	490	4	1.2	1.8	408
YD250M-12/6	6	24	380	47.1	990	6	1.3	1.8	408
YD280S-12/6	12	20	380	54.8	490	4	1.2	1.8	536
YD280S-12/6	6	30	380	58.9	990	6	1.3	1.8	536
YD280M-12/6	12	24	380	63.7	490	4	1.2	1.8	585
YD280M-12/6	6	37	380	72.6	990	6	1.3	1.8	585
YD100L-6/4/2	6	0.75	380	2.6	950	5.5	1.8	1.8 1.8	38
	4	1.3		3.7	1450	6	1.6
	2	1.8		4.5	2900	7	1.6
YD112M-6/4/2	6	1.1	380	3.5	960	5.5	1.7	1.8	43
	4	2		5.1	1450	6	1.4
	2	2.4		5.8	2920	7	1.6
YD132S-6/4/2	6	1.8	380	5.1	970	5.5	1.4	1.8 1.8	70
	4	2.6		6.1	1460	6	1.3
	2	3		7.4	2910	7	1.7
YD132M1-6/4/2	6	2.2	380	6.0	970	5.5	1.3	1.8	74
	4	3.3		7.5	1460	6	1.3
	2	4		8.8	2910	7	1.7
YD132M2-6/4/2	6	2.6	380	6.9	970	5.5	1.5	1.8 1.8	86
	4	4		9.0	1460	6	1.4
	2	5		10.8	2910	7	1.7
YD160M-6/4/2	6	3.7	380	9.5	980	5.5	1.5	1.8	129
	4	5		11.2	1470	6	1.3
	2	6		13.2	2930	7	1.4
YD160L-6/4/2	6	4.5	380	11.4	980	5.5	1.5	1.8	152
	4	7		15.1	1470	6	1.2
	2	9		18.8	2930	7	1.3
YD112M-8/4/2	8	0.65	380	2.7	700	5.5	1.4	1.8	45
	4	2		5.1	1450	6	1.3
	2	2.4		5.8	2920	7	1.2
YD132S-8/4/2	8	1	380	3.6	720	5.5	1.4	1.8	68
	4	2.6		6.1	1460	6	1.2
	2	3		7.1	2910	7	1.4
YD132M-8/4/2	8	1.3	380	4.6	720	4.5	1.5	1.8	81
	4	3.7		8.4	1460	6	1.3
	2	4.5		10	2910	7	1.4
YD160M-8/4/2	8	2.2	380	7.6	720	4.5	1.4	1.8	124
	4	5		11.2	1440	6	1.3
	2	6		13.2	2910	7	1.4
YD160L-8/4/2	8	2.8	380	9.2	720	4.5	1.3	1.8	145
	4	7		15.1	1440	6	1.2
	2	9		18.8	2910	7	1.3

電動機技術數據（二）

5

型號	極數	額定數 據				堵轉電流	堵轉轉矩	最大轉矩	重量/kg
型號	極數	功率 /kW	電壓 /V	電流 /A	轉 速 /（r/min）	額定電流	額定轉矩	額定轉矩	B3、B5	B35
YD112M-8/6/4	8	0.85	380	3.7	710	5.5	1.7	1.8	51	53
	6	1.0		3.1	950	6.5	1.3
	4	1.3		3.5	1440	7	1.5
YD132S-8/6/4	8	1.1	380	4.1	730	5.5	1.4	1.8	68	70
	6	1.5		4.2	970	6.5	1.3
	4	1.8		4.0	1460	7	1.3
YD132M1-8/6/4	8	15	380	5.2	730	5.5	1.3	1.8	78	80
	6	2		5.4	970	6.5	1.5
	4	2.2		4.9	1460	7	1.4
YD132M2-8/6/4	8	1.8	380	6.1	730	5.5	1.5	1.8	80	82
	6	2.6		6.8	970	6.5	1.7
	4	3		6.5	1460	7	1.5
YD160M-8/6/4	8	3.3	380	10.2	720	5.5	1.7	1.8	120	124
	6	4		9.9	960	6.5	1.4
	4	5.5		11.6	1440	7	1.5
YD160L-8/6/4	8	4.5	380	13.8	720	5.5	1.6	1.8	147	152
	6	6		14.5	960	6.5	1.6
	4	7.5		15.6	1440	7	1.5
YD180L-8/6/4	8	7	380	18.5	740	6.5	1.7	1.8	254	253
	6	9		20.6	980	7	1.7
	4	12		24.1	1470	7	1.5
YD200L-8/6/4	8	10	380	25.8	740	6.5	1.6	1.8	301	310
	6	13		28.7	80	7	1.5
	4	17		33.4	1470	7	1.4
YD225S-8/6/4	8	14	380	34.8	740	6.5	1.6	1.8	33	338
	6	18.5		39.9	990	7	1.5
	4	24		46.6	1480	7	1.4
YD225M-8/6/4	8	17	380	42.4	740	6.5	1.6	1.8	360	368
	6	22		45.2	980	7	1.5
	4	28		54.3	1480	7	1.4
YD250M-8/6/4	8	24	380	55.3	740	6.5	1.2	1.8	479	496
	6	26		52.8	990	7	1.5
	4	34		63.1	1480	7	1.4
YD280M-8/6/4	8	30	380	68.3	740	6.5	1.2	1.8	650	667
	6	34		67.5	990	7	1.5
	4	42		77.9	1480	7	1.4
YD280M-8/6/4	8	34	380	77.4	740	6.5	1.2	1.8	730	748
	6	37		73.4	990	7	1.5
	4	50		91.8	1480	7	1.4
YD180L-12/8/6/4	12	3.3	380	13	480	5	1.6	1.8	254	259
	8	5		16	740	6	1.5
	6	6.5		14	970	6	1.3
	4	9		19	1470	7	1.3
YD200L1-12/8/6/4	12	4.5	380	17	490	1.3	1.8	285	294
	8	7		20	740	6				1.3
	6	8		17	980	6				1.3
	4	11		23	1480	7				1.3
YD200L2-12/8/6/4	12	5.5	380	20	490	5	1.3	1.8	301	310
	8	8		22	740	6	1.3
	6	10		21	980	6	1.3
	4	13		27	1480	7	1.3
YD225M-12/8/6/4	12	7	380	21	490	5	1.3	1.8	340	348
	8	11		27.6	740	6	1.3
	6	13		26	980	6	1.3
	4	20		39	1480	7	1.3
YD250M-12/8/6/4	12	9	380	26	490	5	1.3	1.8	479	496
	8	14		34	740	6	1.3
	6	16		33	990	6	1.3
	4	26		49	1480	7	1.3
YD280S-12/8/6/4	12	11	380	32	490	5	1.3	1.8	650	667
	8	18.5		43	740	6	1.3
	6	20		41	990	6	1.3
	4	34		65	1490	7	1.3
YD280M-12/8/6/4	12	13	380	37	490	5	1.3	1.8	730	748
	8	22		51	740	6	1.3
	6	24		49	990	6	1.3
	4	40		75	1490	7	1.3

YD系列(IP44)電動機噪聲限值

型號	極數
	4/2	6/4	8/4	8/6	12/6	6/4/2	8/4/2	8/6/4	12/8/6/4
	聲功率級/dB（A）
1 YD80 2	79	—	—	—	—	—	—	—	—
S YD90 L	83	75	75	73
1 YD100L 2	87	78	78			87
YD112M		82	82	75			87	82
YD132S	91			79		91	91
1 YD132M 2
M YD160 L	95	86	86	83	79	95	95	86	—
					83
M YD180 L		90	—		—	—	—	—
					83			90	90
1 YD200L 2	98		90	86	86
			92	88
S YD225 M	100	92	—	—	—
			92		86			92	—
YD250M		94	94		89				90
S YD280 M	102	98	98						92
								94	94

YD系列電動機振動速度限值

機 座號	YD80～132	YD160～225	YD250～280
振動速度/（mm/s）	1.8	2.8	4.5

YD系列電動機各種速比的聯結方式及出線端數目

速比	同步轉速/（r/min）
	1500 /3000	1000 /1500	750 /1500	750 /1000	500 /1000	1000 /1500/3000	750 /1000/3000	750 /1000/1500	500/750 /1000/1500
聯 結	△/Y/Y					Y/△/Y/Y		△/Y/Y/Y	△/△/YY/YY
出線端數	6					9			12

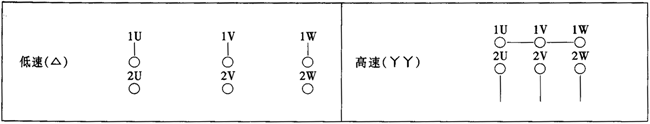

YD系列二速電動機聯結圖

YD系列變極多速三相異步電動機引出線（H80～280mm）

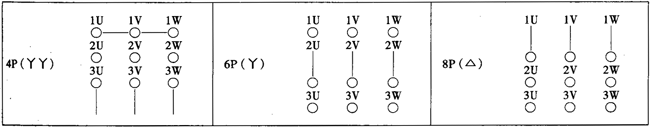

YD系列三速電動機聯結圖

YD系列變極多速三相異步電動機引出線（H80～280mm）

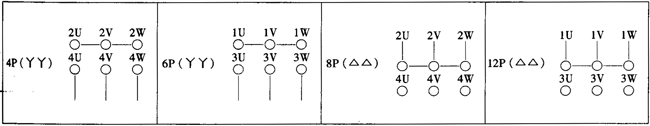

YD系列四速電動機聯結圖

YD系列變極多速三相異步電動機引出線（H80～280mm）

YD系列電動機的軸承規格

型號	軸承規 格
型號	軸伸端	非軸伸端
YD80 YD90 YD100 YD112 YD132 YD160 YD180 YD200 YD225 YD250 YD280	180204Z1 180205Z1 180206Z1 180306Z1 180308Z1 2309 2311 2312 2313 2314 2317	180204Z1 180205Z1 180206Z1 180306Z1 180308Z1 309Z1 311Z1 312Z1 313Z1 314Z1 317Z1

YD系列接線盒管螺紋直徑

型號	管螺紋直徑/mm	型號	管螺紋直徑/mm
YD80～90 YD100～132 YD160～180	M24×1.5-6H M30×2-6H M36×2-6H	YD200～225 YD250～280	M48×2-6H M64×2-6H

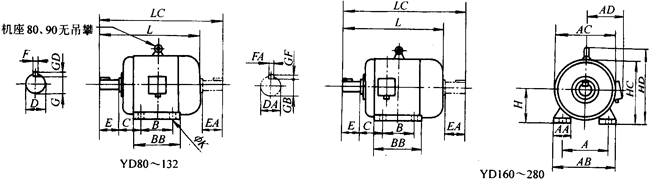

YD系列電動機（B3）外形尺寸圖

YD系列變極多速三相異步電動機外形尺寸（H80～280mm）

中心高	A	AA	AB	AC	AD	B	BB	C	H	HC	HD	K	L	LC
80	125	37	165	165	150	100	135	50	80	170	—	10	285	332
90S	140		180	175	155			56	90	190			310	368
90L						125	160						335	393
100L	160	42	205	205	180	140	180	63	100	—	245	12	380	445
112M	190	52	245	230	190		185	70	112		265		400	463
132S	216	63	280	270	210		205	89	132		315		475	559
132M						178	243						515	597
160M	254	73	330	325	255	210	275	108	160		385	15	600	717
160L						254	320						645	761
180M	279		355	360	285	241	315	121	180		430		670	783
180L						279	353						710	821
200L	318		395	400	310	305	378	133	200		475	19	775	881
225S	356	83	435	450	345	286	382	149	225		530		820	934
225M						311	407						845	959
250M	406	88	490	495	385	349	458	168	250		575	24	930	1036
280S	457	93	550	555	410	368	535	190	280		640		1000	1147
280M						419	586						1050	1198

注：第二軸伸肩到風罩距離約8mm，表中L、LC等外形尺寸為最大值。

YD系列電動機（B5）外形尺寸圖

YD系列變極多速三相異步電動機外形尺寸（H80～280mm）

中心高	AC	AD	HB	L	LC	M	N	P	S
80	165	150	—	285	332	165	130	200	4×ф12
90S	175	155	—	310	368			200	4×ф12
90L				335	393
100L	205	180	145	380	445	215	180	250	4×ф15
112M	230	190	160	400	463
132S	270	210	178	475	559	265	230	300	4×ф15
132M				515	597
160M	325	255	215	600	717	300	250	350	4×ф19
160L				645	761
180M	360	285	250	670	783	300	250	350	4×ф19
180L				710	821
200L	400	310	280	775	881	350	300	400	4×ф19
225S	450	345	298	820	934	400	350	450	8×ф19
225M				845	959

YD系列（B35）外形尺寸圖

中心高	A	AA	AB	AC	AD	B	BB	C	H	HD	K	L	LC	M	N	P	S
80	125	37	165	150	150	100	135	50	80	—	10	285	332	165	130	200	4×ф12
90S	140		180	175	155		135	56	90			310	368
90L						125	160					335	393
100L	160	42	205	205	180	140	180	63	100	245	12	380	445	215	180	250	4×ф15
112M	190	52	245	245	190		185	70	112	265		400	463
132S	216	63	280	280	210		205	89	132	315		475	559	265	230	300
132M						178	243					515	595
160M	254	73	330	330	255	210	275	108	160	385	15	600	717	300	250	350	4×ф19
160L						254	320					645	761
180M	279	73	355	355	285	241	315	121	180	430		670	783
180L						279	353					710	821
200L	318	73	395	395	310	305	378	133	200	475	19	775	881	350	300	400
225s	356	83	435	435	345	286	382	149	225	530		820	934	400	350	450	8×ф12
225M						311	407					845	959
250M	406	88	490	490	385	349	458	168	250	575	24	930	1036	500	450	550
280S	457	93	550	550	410	368	535	190	280	640		1000	1147
280M						419	586					1050	1198

YD系列（V1）外形尺寸圖

中心高	AC	AD	L	D	E	F	G	GD	HE	M	N	P	S
180M	360	285	730	48	110	14	42.5	9	500	300	250	350	4×ф19
180L			770
200L	400	310	850	55		16	49	10	550	350	300	400
225S	450	345	910	60	140	18	53	11	610	400	350	450	8×ф19
225M			935
250M	495	385	1035	65			58		650	500	450	550
280S	555	410	1120	75		20	67.5	12	720
280M			1170

YD系列(B3、B5、B35)軸伸尺寸與第二軸伸尺寸表

中心高	D	DA	E	EA	F	FA	G	GB	GD	GF
80	19	19	40	40	6	6	15.5	15.5	6	6
90S 90L	24	24	50	50	8	8	20	20	7	7
100L 112M	28	28	60	60	8	8	24	24	7	7
132S 132M	38	38	80	80	10	10	33	33	8	8
160M 160L	42	42	110	110	12	12	37	37	8	8
180M 180L	48	48	110	110	14	14	42.5	42.5	9	9
200L	55	55	110	110	16	16	49	49	10	10
225S 225M	60		140		18		53		11
250M	65		140		18		58		11
280S 280M	75	60	140	140	20	18	67.5	53	12	11

免费精品久久久久久中文字幕,色噜噜成人综合网站,暖暖免费高清日本一区二区三区,久久婷人人澡人人爽,亚洲精品综合在线,久久国产乱子伦精品免,伊人久久网国产伊人

Product list產品列表

Customer service在線客服

產品展示
